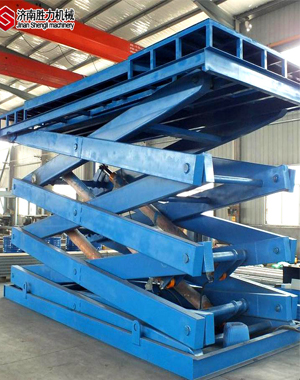

液压升降机由机械结构和液压系统两部分组成,本文主要介绍液压升降机机械的液压系统原理。该系统由外支撑液压系统和工作台升降液压系统组成。

工作前，外支撑下放动作详细步骤：当三位四通换向阀调整到上位时，压力由由液压泵泵出；经管路、三位四通换向阀、液压锁；最终进入垂直支撑液压缸的无杆腔，使支撑伸出，承受工作负载。

升降机机械工作时，将手动换向阀调到中位，液压缸中油液独立，外支撑不动作、保持支撑状态。当手动换向阀处于下工作位时压力油由液压泵泵出。经手动换向阀、液压锁进入到垂直支撑的液压缸的有杆腔完成支撑腿收回动作。正常工作时，手动换向阀处于中位；上升或下降过程中若油液泄漏时，液压锁因为上管路无压力油而处于锁止状态。从而保证了正常工作和意外情况下，外支撑不会突然收回。

液压升降机设计了一套独立的保护系统：无论上升下降时若管路破裂单向顺序阀可保证工作台停止在当前位置；工作台停止时三位四通电磁换向阀保证了系统的稳定。若出现超载的情况，压力继电器会自动发出警报提示操作人员停止设备的继续运行。

若在上升阶段电力供应突然切断，可先调节三位四通换向阀，使其处于中位停止状态，再调节手动换向阀使其处于上位通导状态，释放储能器中的压力油进入液压缸使工作台继续上升。
